環冷機臺車密封鋼刷

環冷機臺車在運行當中，出現漏風現象，燒結燃燒不充分，造成能源浪費嚴重，一般密封改造廠家分三種解決辦法：1：機械密封，機械密封就是采用鋼板或者角鋼等來進行密封，但是環冷機臺車在運行當中鋼板和臺車進行直接接觸，造成硬碰硬的結果就是磨損嚴重，而且還損壞臺車，使用時間短，密封效果在一段時間之后不理想，所以效果不太理想，2：水密封，水密封效果前期比較理想，密封效果好，但是水密封對環境要求極高，對天氣要求極高，由于鋼廠環冷機運行惡劣，燒結臺車燃燒后造成的污染環境大，粉塵進入密封水里，從而使水密封維護相當困難，再一個北方的天氣太冷容易使水結冰，造成水密封后期越來越差，水密封的缺點是后期維護成本太高，后期密封效果不理想，從而否決掉此密封，3：鋼刷式密封，鋼刷式密封采用鋼絲刷進行柔性密封，鋼刷和臺車接觸式不會磨損臺車，柔性密封效果更理想，鋼絲更富有彈性，接觸臺車表面能通過鋼刷的彈性柔性接觸或者跳過，燒結環冷機是燒結工序重要的燒結礦冷卻設備，環冷機的冷卻方式為動部件為旋轉臺車，下風箱為靜止部件，通過下風箱將冷卻風導入臺車中，旋轉臺車與下風箱之間構成了動靜密封。因其風量較大、風壓較高，旋轉臺車與下風箱之間的動靜密封效果是影響燒結機環冷機能耗的主要指標。常見的幾種冷卻方式其中一種為耐熱橡膠側密封，此種方式在使用初期效果非常良好，但是由于橡膠的使用壽命問題及大塊物料撞擊橡膠塊等原因，使用一段時間后橡膠老化導致漏風嚴重，需要停機進行整條橡膠更換，停機對于企業來說意味著成本增加，且耐熱橡膠成本相比高昂。另外一種較為常見的密封方式為采用鋼絲刷密封，將鋼絲刷固定在密封組件中，此種方式使用壽命長，但相比高溫橡膠的方式密封效果相對較差，其并沒解決礦料撞擊密封裝置導致漏出環冷機的問題。因此如何提升密封裝置的使用效果和使用壽命是本領域技術人員一直關注的技術問為了解決上述技術問題，本技術提供一種密封效果好，結構簡單，且可實現快換的環冷機密封裝置。本技術采用的技術方案是：一種快換式環冷機密封裝置，包括支座，鋼絲刷壓板，鋼絲刷及支腿；鋼絲刷通過鋼絲刷壓板固定在支座的頂部，支腿的一端與支座背向鋼絲刷的側面鉸接，支腿另一端支撐在環冷機軌道內側。上述的快換式環冷機密封裝置中，所述的支腿包括固定下支腿和固定上支腿，固定下支腿的上端設有外螺紋，固定上支腿的下端設有內螺紋，固定下支腿的上端與固定上支腿的下端螺接。上述的快換式環冷機密封裝置中，所述的固定上支腿端的內螺紋的長度大

【技術保護點】

一種快換式環冷機密封裝置，其特征是：包括支座，鋼絲刷壓板，鋼絲刷及支腿；鋼絲刷通過鋼絲刷壓板固定在支座的頂部，支腿的一端與支座背向鋼絲刷的側面鉸接，支腿另一端支撐在環冷機軌道內側。

【技術特征摘要】

1.一種快換式環冷機密封裝置，其特征是：包括支座，鋼絲刷壓板，鋼絲刷及支腿；鋼絲刷通過鋼絲刷壓板固定在支座的頂部，支腿的一端與支座背向鋼絲刷的側面鉸接，支腿另一端支撐在環冷機軌道內側。2.如權利要求1所述的快換式環冷機密封裝置，其特征在于：所述的支腿包括固定下支腿和固定上支腿，固定下支腿的上端設有外螺紋，固定上支腿的下端設有內螺紋，固定下支腿的上端與固定上支腿的

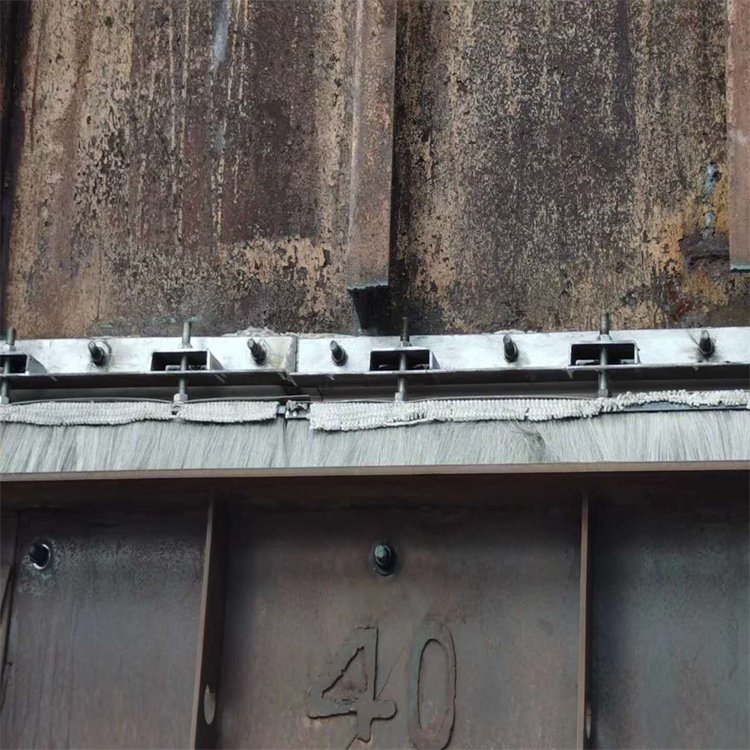

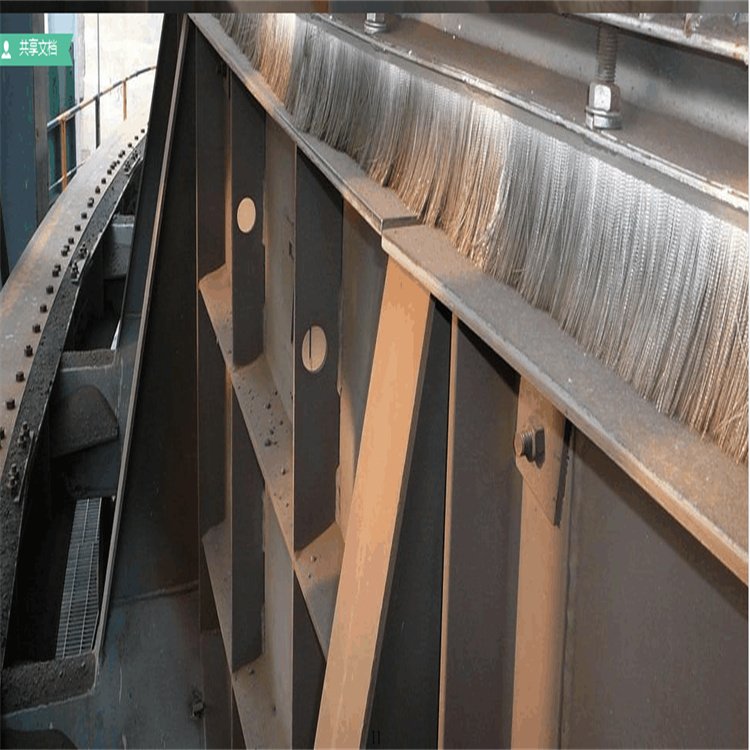

潛山江南刷業有限公司考慮到現場要求耐高溫、耐沖刷性和基于一般鋼絲刷的基礎上進行改進，設計出一種耐高溫彈性可調式鋼絲刷密封裝置，不僅解決生產過程中密封問題，而且減少更換次數，使其延長使用壽命，減少設備維護、檢修時間，提高生產效率和有效產能。使用時，先將U型槽部分焊接在煙罩外側的軌道上，調節螺母使該密封裝置的鋼絲刷的下部與燒結臺車上端完全密合即可。當臺車運行時，帶起的高溫氣流和粉塵遇到鋼絲刷部分，因鋼絲刷的密厚組合方式而無法外泄，同時因鋼材質的物理性能可以滿足高溫沖刷的需求，從而起到密封效果。

產品特點及優點

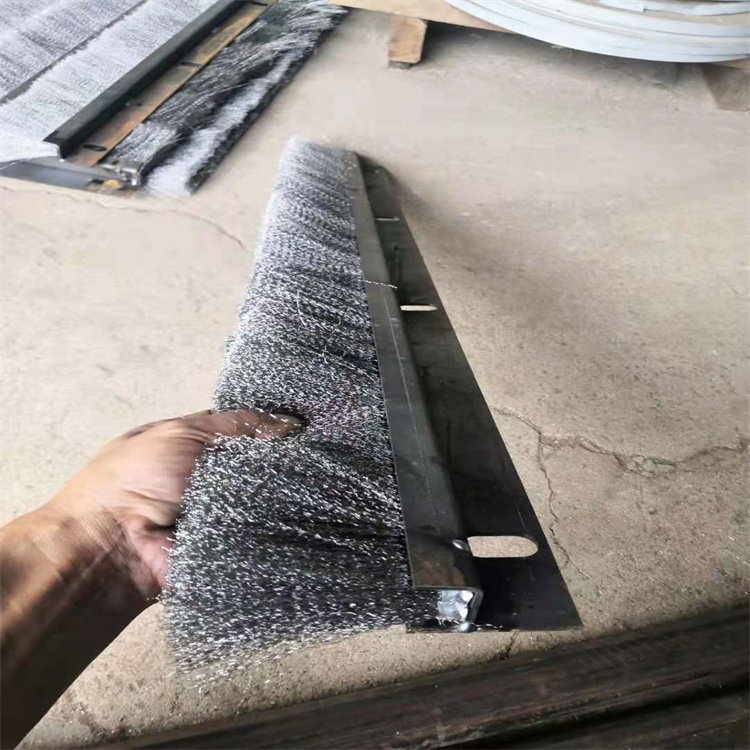

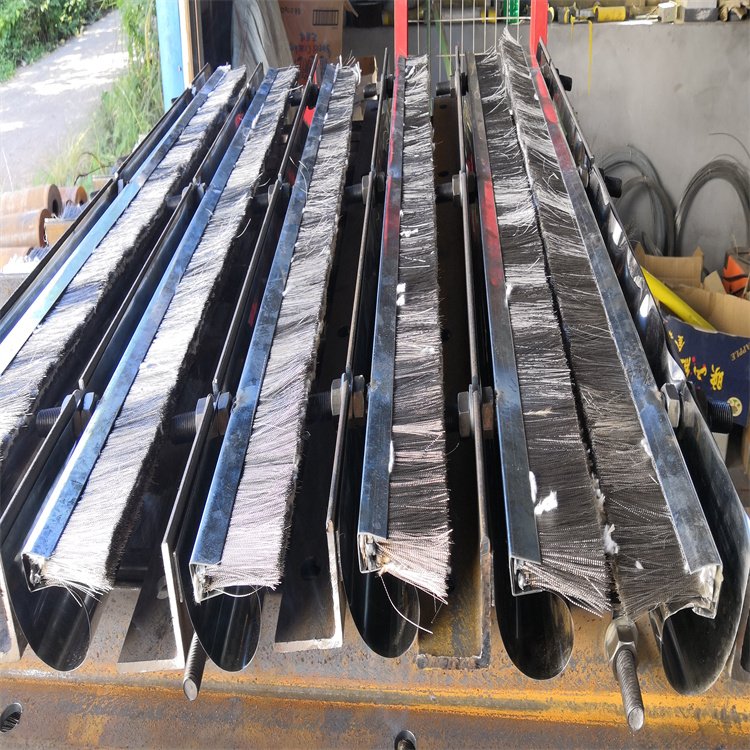

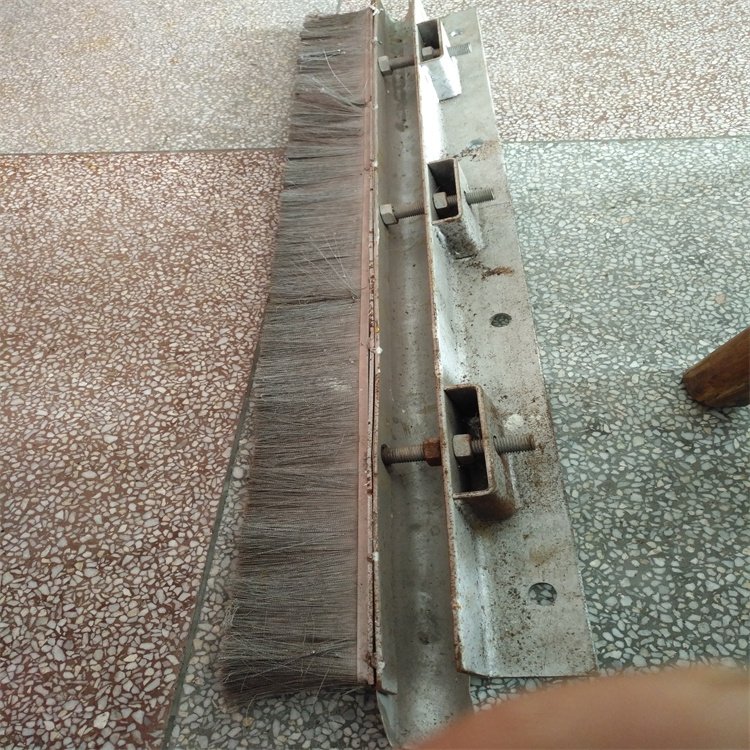

該產品的特征是：該密封裝置長度可調，一般常見的為1米的長度；同時通過轉動螺母調節螺桿來起到調節或者更換鋼絲刷的部分，而鋼絲刷部分因其鋼絲材質的物理性能可以起到耐高溫、耐沖刷的性能，由因其組合方式為密厚的絲狀組合，使其密封效果達到更好；而安裝部分，只需將U型槽部分直接焊接與煙道外側的軌道上即可；操作簡單方便，節約成本，提高產能。

該產品優點如下：

1、只需更換刷頭，無需整套拆卸，節約財力和物力的投入。

2、可調節方式增長了使用壽命，降低人力物力的投入

3、柔性鋼絲刷毛能完全密合在臺車擋板，有效的防止粉塵外溢

4、柔性刷毛不會因摩擦沖損臺車擋板，防止擋板變形，結構合理，安裝方便，密封性好，使用壽命長。

5、操作簡單、安裝、維護方便，進而提高工作效率。
